Cấu tạo và nguyên lý hoạt động vòi phun múa điều khiển 2D
Cấu tạo vòi phun điều khiển múa 2D
Vòi phun 2D bao gồm 2 motor step. Motor step nằm phía dưới (motor flange) dùng để xoay tròn theo trục thẳng đứng (quay vòi phun nozzle theo cung tròn). Motor step phía trên (motor reducer) dùng để lắc vòi phun nozzle theo mặt phẳng vuông góc với mặt nước.
Mỗi motor step vòi phun 2D gồm có 4 dây 4*1.5mm (đỏ,vàng, xanh dương, xanh lá) được nối vào driver điều khiển motor step.
Đầu phun 2D có 2 cảm biến 24v (sensor). Mỗi cảm biến có 3 line (đỏ, xanh, đen). Line đỏ, xanh đấu vào biến thế 24V, line đen đấu vào ngõ vào điều khiển.
Ngõ nước vào vòi phun múa điều khiển 2D (water inlet 60) nằm ở dưới cùng.
Trục xoay tròn (Rotary circle) chức năng giữ cho dây motor step và cảm biến vòi phun 2D bên trên không bị quấn theo trục.

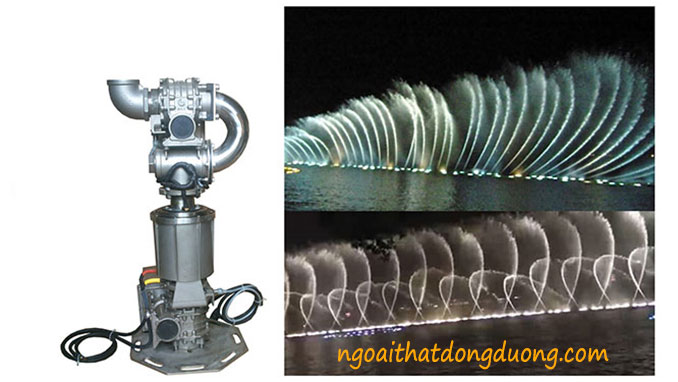

Đầu phun 2D, Vòi phun 2D
Đầu phun 2D thường được sử dụng trong các thiết kế nhạc nước nhằm tăng tính sinh động, đa dạng và phong phú. Có lúc đầu phun 2D đứng thẳng (vòi phun nozzle thẳng góc mặt nước là lúc cảm biến 24v về vị trí gốc) tạo hiệu ứng phun thẳng. Lúc cho lắc qua lắc lại, lúc thì xoay tròn…
Quý khách có nhu cầu thiết kế nhạc nước hãy liên hệ chúng tôi qua điện thoại 0903.14.14.95 (Mr. Phương) để được tư vấn tốt nhất. Mua thiết bị phun nước gọi 0935.335.426 (Ms. Thương) Hoặc liên hệ trang web:
Webside: ngoaithatdongduong.com
Thông số kỹ thuật thiết bị phun nước
