Bộ điều khiển DMX512 là gì? Nguyên lý hoạt động và cách lập trình

Nội dung chính

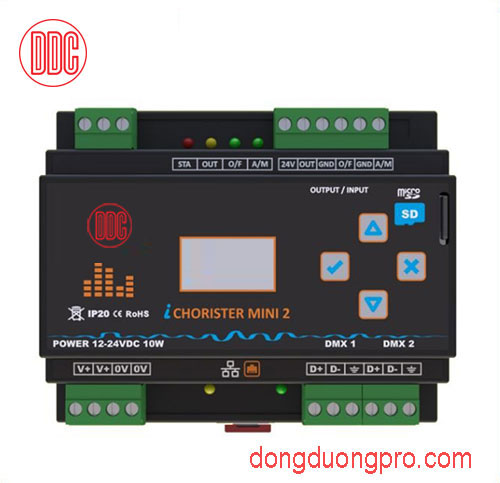

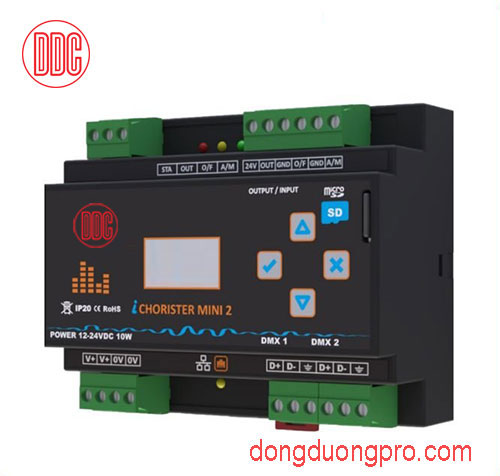

Bộ điều khiển DMX512 là gì?

Bộ điều khiển DMX512 là thiết bị sử dụng giao thức truyền thông kỹ thuật số DMX512 để điều khiển đồng bộ nhiều thiết bị trên cùng một hệ thống. Công nghệ này được ứng dụng rộng rãi trong sân khấu, ánh sáng kiến trúc, nhạc nước nghệ thuật và các hệ thống trình diễn đa phương tiện.

DMX512 là viết tắt của Digital Multiplex 512. Đây là chuẩn truyền dữ liệu cho phép một bộ điều khiển gửi tín hiệu đến tối đa 512 kênh điều khiển trên một đường truyền duy nhất. Nhờ khả năng truyền tín hiệu nhanh và ổn định, giao thức này đã trở thành tiêu chuẩn phổ biến trong ngành giải trí và điều khiển hiệu ứng.

Trong lĩnh vực nhạc nước, thiết bị điều khiển DMX512 được sử dụng để điều khiển đèn LED âm nước, vòi phun chuyển động, van điện từ và biến tần nhằm tạo nên các hiệu ứng nước đồng bộ với âm nhạc.

Nguyên lý hoạt động DMX512

Nguyên lý hoạt động của bộ điều khiển tín hiệu DMX512 dựa trên việc truyền dữ liệu số theo mô hình Master – Slave.

Trong hệ thống DMX512:

Bộ điều khiển đóng vai trò Master.
Các thiết bị nhận tín hiệu đóng vai trò Slave.
Dữ liệu được truyền tuần tự theo từng gói tín hiệu.
Mỗi thiết bị được gán một địa chỉ riêng gọi là DMX Address.

Khi người vận hành thay đổi giá trị trên bộ điều khiển, tín hiệu sẽ được gửi đến các địa chỉ tương ứng. Thiết bị nhận tín hiệu sẽ thực hiện lệnh ngay lập tức.

Ví dụ:

Kênh 1 điều khiển độ sáng đèn LED.
Kênh 2 điều khiển màu sắc.
Kênh 3 điều khiển tốc độ bơm.
Kênh 4 điều khiển góc quay vòi phun.

Nhờ cơ chế này, bộ điều khiển kỹ thuật số DMX512 có thể đồng bộ hàng trăm thiết bị với độ chính xác cao và thời gian phản hồi gần như tức thời.

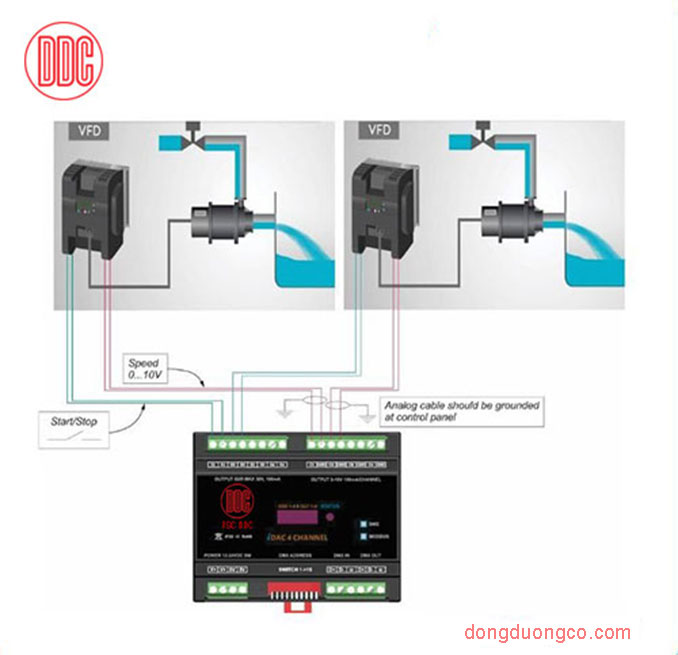

Lắp đặt bộ điều khiển kỹ thuật số DMX512 trong hệ thống đài phun nước — *Sơ đồ lắp đặt bộ điều khiển biến tần DMX512 trong hệ thống đài phun nước*

Cách lập trình DMX512

Lập trình DMX512 thực chất là quá trình phân bổ địa chỉ và thiết lập giá trị điều khiển cho từng thiết bị trong hệ thống.

Bước 1: Xác định số lượng kênh

Mỗi thiết bị sử dụng một hoặc nhiều kênh DMX.

Ví dụ:

Đèn LED RGB sử dụng 3 kênh.
Đèn RGBW sử dụng 4 kênh.
Vòi phun robot 2D có thể sử dụng từ 4 đến 8 kênh.
Biến tần điều khiển tốc độ bơm thường sử dụng 1 đến 2 kênh.

Bước 2: Gán địa chỉ DMX

Mỗi thiết bị cần được cài đặt địa chỉ khởi đầu.

Ví dụ:

Đèn 1: Address 001
Đèn 2: Address 004
Đèn 3: Address 007

Việc phân bổ địa chỉ hợp lý giúp tránh xung đột dữ liệu trong hệ thống.

Bước 3: Thiết lập kịch bản điều khiển

Người dùng có thể lập trình:

Thay đổi màu sắc đèn.
Tăng giảm tốc độ bơm.
Điều khiển chiều cao cột nước.
Điều khiển chuyển động vòi phun.
Đồng bộ hiệu ứng với âm nhạc.

Hiện nay nhiều bộ điều khiển DMX512 hỗ trợ giao diện đồ họa trực quan, giúp việc lập trình trở nên đơn giản và nhanh chóng hơn.

Sơ đồ kết nối DMX512

Một hệ thống DMX512 cơ bản thường bao gồm:

Bộ điều khiển DMX512.
Bộ giải mã DMX ( Bộ chia tín hiệu DMX).
Đèn LED DMX.
Biến tần hỗ trợ DMX.
Vòi phun hoặc thiết bị cơ điện.
Bộ kết thúc tín hiệu DMX Terminator.

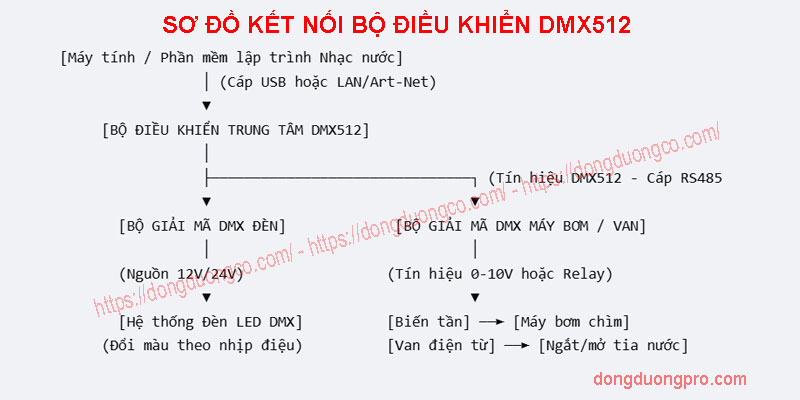

Sơ đồ kết nối:

Để đảm bảo tín hiệu ổn định, nên sử dụng cáp DMX chuyên dụng có khả năng chống nhiễu tốt và lắp điện trở kết thúc đường truyền ở thiết bị cuối cùng.

Lỗi thường gặp của hệ thống DMX512

Mặc dù có độ ổn định cao, hệ thống DMX vẫn có thể gặp một số lỗi trong quá trình vận hành.

Mất tín hiệu DMX

Nguyên nhân:

Đứt cáp tín hiệu.
Đấu sai cực D+ và D-.
Bộ phát tín hiệu bị lỗi.

Giải pháp:

Kiểm tra toàn bộ dây dẫn.
Đo tín hiệu đầu ra.
Thay thế thiết bị lỗi.

Thiết bị không nhận lệnh

Nguyên nhân:

Cài đặt sai địa chỉ DMX.
Sai chế độ hoạt động của thiết bị.

Giải pháp:

Kiểm tra Address.
Kiểm tra chế độ DMX Mode.

Tín hiệu chập chờn

Nguyên nhân:

Cáp kém chất lượng.
Nhiễu điện từ.
Không sử dụng Terminator.

Giải pháp:

Sử dụng cáp DMX chuẩn.
Bổ sung điện trở kết thúc.
Tách riêng đường tín hiệu và đường nguồn.

Hiệu ứng hoạt động không đồng bộ

Nguyên nhân:

Trùng địa chỉ DMX.
Lỗi cấu hình chương trình điều khiển.

Giải pháp:

Kiểm tra sơ đồ địa chỉ.
Rà soát lại chương trình lập trình.

DMX512 và PLC khác nhau thế nào?

DMX512 và PLC đều là công nghệ điều khiển tự động, nhưng mục đích sử dụng hoàn toàn khác nhau.

Tiêu chí	DMX512	PLC
Mục đích sử dụng	Điều khiển hiệu ứng ánh sáng, nhạc nước	Điều khiển tự động công nghiệp
Tốc độ phản hồi	Rất nhanh	Nhanh
Số lượng kênh	512 kênh trên mỗi Universe	Tùy cấu hình PLC
Lập trình	Đơn giản	Phức tạp hơn
Chi phí đầu tư	Thấp	Cao hơn
Đồng bộ hiệu ứng	Rất tốt	Hạn chế
Ứng dụng	Nhạc nước, sân khấu, ánh sáng	Nhà máy, dây chuyền sản xuất

Đối với các công trình nhạc nước nghệ thuật, DMX512 thường là lựa chọn tối ưu nhờ khả năng điều khiển thời gian thực và đồng bộ hiệu ứng chính xác. Trong khi đó, PLC phù hợp hơn với các hệ thống tự động hóa công nghiệp yêu cầu xử lý logic phức tạp.

>> Bộ điều khiển biến tần DMX

Kết luận

Bộ điều khiển DMX512 là giải pháp điều khiển hiện đại được sử dụng rộng rãi trong các hệ thống nhạc nước, đài phun nước nghệ thuật và trình diễn ánh sáng. Với khả năng truyền dữ liệu ổn định, tốc độ phản hồi nhanh và hỗ trợ tới 512 kênh điều khiển, thiết bị điều khiển DMX512 giúp tạo nên những hiệu ứng nước và ánh sáng sống động, đồng bộ và chuyên nghiệp.

Việc hiểu rõ nguyên lý hoạt động, cách lập trình, sơ đồ kết nối cũng như các lỗi thường gặp sẽ giúp người vận hành khai thác tối đa hiệu quả của bộ điều khiển kỹ thuật số DMX512 và nâng cao độ ổn định cho toàn bộ hệ thống.
