Bơm nhạc nước là thiết bị tạo dòng chảy cho hệ thống vòi phun. Bơm cung cấp lưu lượng và cột áp cần thiết cho từng hiệu ứng nước.

Lựa chọn bơm đúng giúp tia nước ổn định. Đồng thời, hệ thống vận hành hiệu quả và dễ bảo trì.

Trong thiết kế nhạc nước, không nên chọn bơm chỉ dựa vào công suất. Hai thông số quan trọng hơn là lưu lượng Q và cột áp H.

Bơm nhạc nước là gì?

Bơm nhạc nước là thiết bị đưa nước từ bể chứa đến hệ thống vòi phun. Trong công trình nhạc nước, bơm hoạt động cùng đường ống, van, vòi phun, đèn LED và hệ thống điều khiển.

Bơm nhạc nước
Hệ thống bơm và đường ống nhạc nước

Tùy thiết kế, bơm có thể cung cấp nước cho nhiều hiệu ứng:

  • Tia nước thẳng.
  • Tia nước cao.
  • Cột nước Geyser.
  • Màn nước.
  • Fan Jet.
  • Foam Jet.
  • Cascade Jet.
  • Jumping Jet.
  • Laminar Jet.
  • Hiệu ứng nước kết hợp ánh sáng.

Bơm phải đáp ứng đúng lưu lượng và cột áp tại điểm làm việc. Đây là cơ sở quan trọng khi thiết kế hệ thống thủy lực.

Bơm đài phun nước và bơm nhạc nước có gì khác nhau?

Bơm đài phun nước và bơm nhạc nước đều tạo dòng nước cho vòi phun. Điểm khác biệt chủ yếu nằm ở yêu cầu điều khiển và kịch bản vận hành.

Đài phun thông thường có thể vận hành theo chương trình cố định. Hệ thống nhạc nước thường cần thay đổi hiệu ứng theo thời gian.

Vì vậy, hệ thống nhạc nước có thể yêu cầu:

  • Điều chỉnh lưu lượng.
  • Điều chỉnh tốc độ bơm.
  • Điều khiển theo nhóm.
  • Đồng bộ với ánh sáng.
  • Đồng bộ với âm nhạc.
  • Điều khiển thông qua biến tần.
  • Tích hợp hệ thống DMX hoặc giao tiếp điều khiển phù hợp.

Không phải mọi máy bơm đều hỗ trợ DMX512 trực tiếp.

Cấu tạo cơ bản của bơm nhạc nước

Một máy bơm nhạc nước thường gồm các bộ phận chính sau.

1. Động cơ

Động cơ cung cấp năng lượng cho máy bơm.

Công suất động cơ cần được lựa chọn theo yêu cầu thủy lực. Không nên chọn công suất chỉ dựa trên chiều cao tia nước.

2. Cánh bơm

Cánh bơm tạo chuyển động cho dòng nước.

Thiết kế cánh ảnh hưởng đến lưu lượng và áp lực. Mỗi dòng bơm có đường đặc tính riêng.

3. Thân bơm

Thân bơm bảo vệ các bộ phận bên trong.

Với môi trường nước, vật liệu cần phù hợp với chất lượng nước. Một số hệ thống sử dụng inox 304 hoặc inox 316.

4. Đầu hút và đầu xả

Đầu hút đưa nước vào bơm.

Đầu xả đưa nước vào đường ống cấp cho vòi phun.

Kích thước đầu nối cần phù hợp với thiết kế đường ống.

5. Trục và phớt bơm

Trục truyền chuyển động từ động cơ đến cánh bơm.

Phớt giúp hạn chế nước xâm nhập vào khu vực động cơ. Chất lượng phớt ảnh hưởng đến độ ổn định của bơm.

6. Cáp điện và phụ kiện

Bơm chìm cần cáp điện phù hợp với môi trường nước.

Các đầu nối cũng cần được lựa chọn đúng điều kiện lắp đặt. Hệ thống điện phải có giải pháp bảo vệ phù hợp.

Công suất bơm nhạc nước là gì?

Công suất bơm nhạc nước thể hiện năng lượng mà động cơ cung cấp cho quá trình vận chuyển nước.

Công suất thường được biểu thị bằng:

  • kW.
  • HP.

Tuy nhiên, không nên chọn bơm chỉ dựa vào công suất.

Hai thông số quan trọng hơn là:

Lưu lượng Q + Cột áp H

Một bơm có công suất lớn chưa chắc phù hợp với hệ thống. Điều quan trọng là bơm phải đáp ứng đúng điểm làm việc.

>> Tham khảo bài: Chọn công suất bơm nhạc nước phù hợp

Lưu lượng bơm nhạc nước là gì?

Lưu lượng bơm là lượng nước mà bơm cung cấp trong một đơn vị thời gian.

Các đơn vị thường gặp gồm:

  • m³/h.
  • L/s.
  • L/min.

Ví dụ, bơm có lưu lượng 60 m³/h có khả năng cung cấp khoảng 60 m³ nước trong một giờ tại điều kiện điểm làm việc tương ứng.

Trong hệ thống có nhiều vòi phun, lưu lượng cần được tính theo từng nhóm.

Công thức tổng quát:

Q tổng ≈ Q₁ + Q₂ + Q₃ + … + Qₙ

Tuy nhiên, tính toán thực tế còn phải xét tổn thất trên đường ống và thiết bị.

Cột áp bơm nhạc nước là gì?

Cột áp H thể hiện khả năng tạo năng lượng cho dòng nước của bơm.

Đơn vị thường dùng là mH

Cột áp yêu cầu có thể bao gồm:

  • Chênh cao địa hình.
  • Áp lực yêu cầu tại vòi phun.
  • Tổn thất đường ống.
  • Tổn thất qua van.
  • Tổn thất qua co và cút.
  • Tổn thất qua bộ lọc.
  • Tổn thất qua thiết bị khác.

Vì vậy, không nên chọn bơm chỉ dựa vào chiều cao tia nước.

>> Bài liên quan: Tính cột áp bơm đài phun nước

Mối quan hệ giữa lưu lượng và cột áp

Khi lựa chọn bơm, cần xác định điểm làm việc:

Q = Lưu lượng yêu cầu

H = Cột áp yêu cầu

Sau đó đối chiếu điểm Q-H với đường đặc tính của nhà sản xuất.

Đây là cách lựa chọn chính xác hơn so với việc chỉ so sánh công suất.

Ví dụ, hai bơm có cùng công suất nhưng có thể tạo ra lưu lượng và cột áp khác nhau. Vì vậy, khả năng đáp ứng hệ thống cũng khác nhau.

Cách lựa chọn bơm nhạc nước

Bước 1: Xác định hiệu ứng nước

Trước tiên cần xác định hiệu ứng cần tạo.

Ví dụ:

  • Nozzle tia nước.
  • Geyser Jet.
  • Fan Jet.
  • Foam Jet.
  • Cascade Jet.
  • Jumping Jet.
  • Laminar Jet.

Mỗi loại vòi phun có yêu cầu thủy lực riêng.

Bước 2: Xác định lưu lượng

Tính lưu lượng cần thiết cho từng vòi phun.

Sau đó tổng hợp theo từng cụm.

Việc chia cụm giúp hệ thống dễ điều khiển và bảo trì hơn.

Bước 3: Tính cột áp

Cần xác định cột áp tại điểm sử dụng.

Sau đó cộng các tổn thất thủy lực trên tuyến ống.

Kết quả là cơ sở để xác định cột áp bơm.

Bước 4: Xác định điểm làm việc

Điểm làm việc được xác định bằng:

Q yêu cầu + H yêu cầu

Sau đó đối chiếu với đường đặc tính bơm.

Nên lựa chọn bơm có khả năng vận hành ổn định tại điểm thiết kế.

Bước 5: Kiểm tra vật liệu

Vật liệu cần phù hợp với môi trường nước.

Một số lựa chọn phổ biến gồm:

  • Inox 304.
  • Inox 316.
  • Vật liệu kỹ thuật chống ăn mòn.

Với môi trường có tính ăn mòn cao, cần đánh giá vật liệu cẩn thận.

Bước 6: Kiểm tra phương án điều khiển

Nếu hệ thống cần thay đổi hiệu ứng, cần xem xét phương án điều khiển.

Có thể sử dụng:

  • Contactor.
  • Relay.
  • Biến tần.
  • Bộ điều khiển tốc độ.
  • Bộ điều khiển trung tâm.
  • Giao tiếp điều khiển phù hợp.

DMX512 là giao thức điều khiển, không phải đặc tính mặc định của mọi máy bơm.

Bơm chìm nhạc nước có ưu điểm gì?

Bơm chìm nhạc nước được đặt trực tiếp trong bể hoặc hồ.

Một số ưu điểm gồm:

  • Tiết kiệm không gian phòng máy.
  • Kết cấu hệ thống tương đối gọn.
  • Giảm nhu cầu đường ống hút dài.
  • Phù hợp nhiều bể nhạc nước.
  • Có thể tích hợp với hệ thống điều khiển.

Tuy nhiên, bơm chìm cần có phương án bảo trì phù hợp.

Vị trí lắp đặt phải cho phép tiếp cận khi cần kiểm tra hoặc thay thế.

Bơm inox nhạc nước nên chọn inox 304 hay 316?

Việc lựa chọn bơm inox nhạc nước cần dựa trên môi trường sử dụng.

Inox 304

Inox 304 được sử dụng phổ biến trong nhiều công trình nước.

Vật liệu này phù hợp với nhiều môi trường thông thường.

Inox 316

Inox 316 có khả năng chống ăn mòn tốt hơn trong một số môi trường.

Đây có thể là lựa chọn phù hợp khi công trình có yêu cầu cao về khả năng chống ăn mòn.

Tuy nhiên, không nên lựa chọn vật liệu chỉ dựa vào tên inox. Cần xem xét chất lượng nước và điều kiện vận hành thực tế.

Bơm DMX nhạc nước hoạt động như thế nào?

Một số hệ thống sử dụng bơm kết hợp với thiết bị điều khiển tốc độ.

Bơm điều khiển trong hệ thống nhạc nước DMX512
Bơm điều khiển trong hệ thống nhạc nước DMX512

Khi đó, tốc độ hoặc lưu lượng nước có thể thay đổi theo chương trình.

Ví dụ:

Bộ điều khiển → Giao tiếp điều khiển → Biến tần → Bơm → Vòi phun

Hệ thống bơm và đường ống nhạc nước

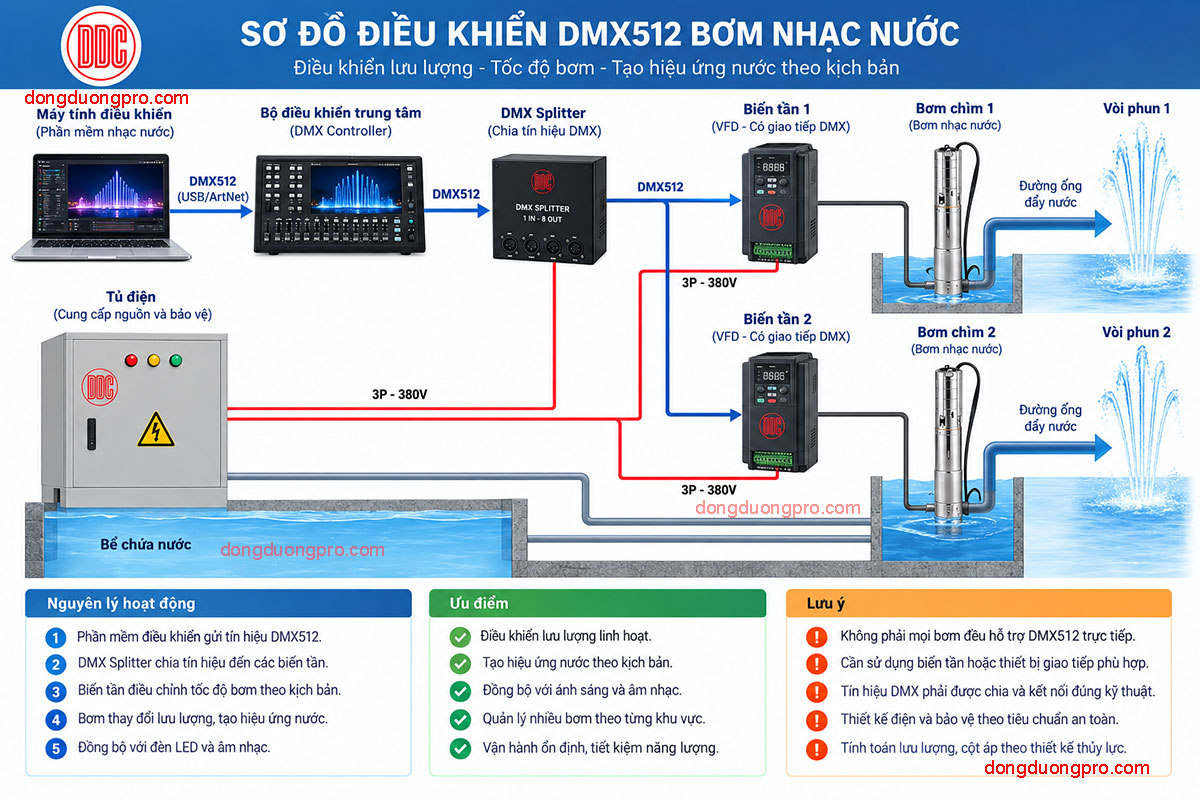

Sơ đồ điều khiển DMX512 hệ thống bơm nhạc nước

Trong cấu hình khác, thiết bị điều khiển có thể quản lý các nhóm bơm theo chương trình.

Cần lưu ý:

Không phải mọi bơm đều nhận tín hiệu DMX512 trực tiếp.

Bộ điều khiển, biến tần và thiết bị giao tiếp phải tương thích với nhau.

Bơm nhạc nước cần công suất bao nhiêu?

Không có một mức công suất cố định cho mọi công trình.

Công suất phụ thuộc vào:

  • Số lượng vòi phun.
  • Loại vòi phun.
  • Lưu lượng.
  • Cột áp.
  • Chiều cao tia nước.
  • Đường kính đường ống.
  • Chiều dài đường ống.
  • Tổn thất thủy lực.
  • Chế độ vận hành.
  • Phương án điều khiển.

Do đó, công suất bơm phải được xác định sau khi tính toán thủy lực.

Một bơm phù hợp không nhất thiết là bơm có công suất lớn nhất.

Những sai lầm khi chọn bơm nhạc nước

Chọn bơm chỉ dựa vào công suất

Đây là lỗi thường gặp.

Công suất không thể thay thế cho việc kiểm tra điểm Q-H.

Không tính tổn thất đường ống

Đường ống dài và nhiều co cút có thể làm tăng tổn thất.

Điều này ảnh hưởng trực tiếp đến cột áp yêu cầu.

Không xét đặc tính vòi phun

Mỗi vòi phun có yêu cầu lưu lượng và áp lực khác nhau.

Bơm phải được lựa chọn theo hệ thống vòi thực tế.

Chọn bơm quá lớn

Bơm dư công suất có thể làm tăng chi phí đầu tư.

Chi phí điện và yêu cầu điều khiển cũng có thể tăng.

Không tính phương án bảo trì

Bơm chìm cần có phương án tiếp cận phù hợp.

Đặc biệt, công trình lớn cần tính phương án nâng hạ và bảo trì từ đầu.

Quy trình thiết kế hệ thống bơm nhạc nước

Một quy trình tham khảo gồm:

Khảo sát → Xác định hiệu ứng → Chọn vòi phun → Tính lưu lượng → Tính cột áp → Tính đường ống → Chọn bơm → Thiết kế điện → Thiết kế điều khiển → Chạy thử → Hiệu chỉnh.

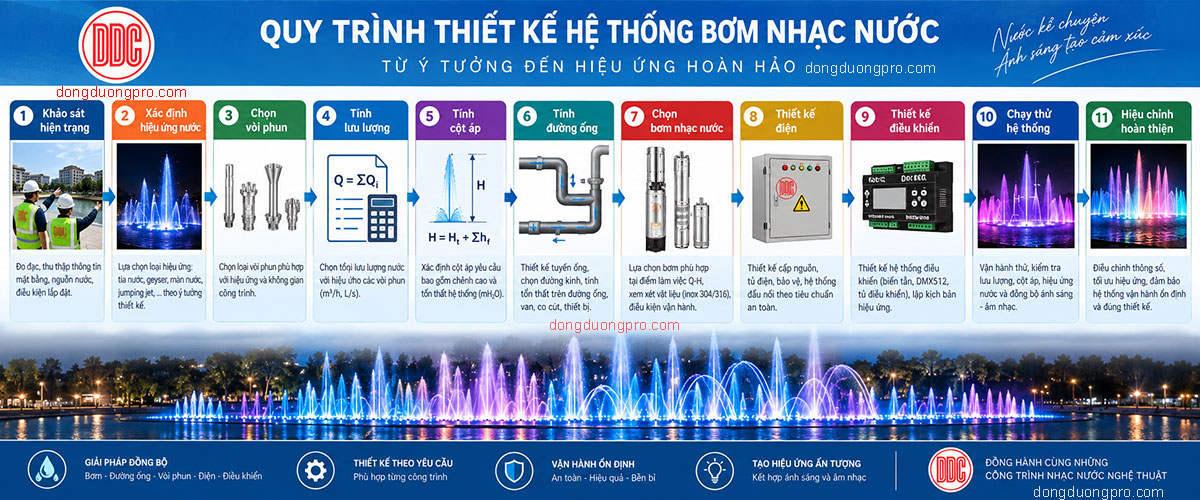

Quy trình thiết kế hệ thống bơm nhạc nước
Quy trình thiết kế hệ thống bơm nhạc nước

Quy trình này giúp bơm được lựa chọn đồng bộ với toàn bộ hệ thống.

Đồng thời, kỹ sư có thể xác định sớm công suất điện và phương án điều khiển.

Bơm nhạc nước kết hợp với những thiết bị nào?

Một hệ thống hoàn chỉnh có thể gồm:

  • Bơm chìm.
  • Vòi phun.
  • Đường ống.
  • Van.
  • Đèn LED âm nước.
  • Tủ điện.
  • Bộ điều khiển.
  • DMX512.
  • DMX Splitter.
  • Biến tần.
  • Hệ thống lọc.
  • Hệ thống xử lý nước.

Tùy dự án, cấu hình thiết bị có thể thay đổi.

Điều quan trọng là bơm, vòi phun, đường ống và điều khiển phải được tính toán đồng bộ.

Báo giá bơm nhạc nước phụ thuộc vào yếu tố nào?

Báo giá bơm nhạc nước phụ thuộc vào cấu hình và yêu cầu công trình.

Các yếu tố chính gồm:

  • Công suất.
  • Lưu lượng.
  • Cột áp.
  • Vật liệu.
  • Điện áp.
  • Thương hiệu.
  • Khả năng điều khiển.
  • Phụ kiện.
  • Số lượng bơm.
  • Điều kiện lắp đặt.

Vì vậy, giá bơm nhạc nước nên được xác định sau khi có thông số thủy lực.

Báo giá chi tiết cũng nên thể hiện model, thông số Q-H và phạm vi cung cấp.

Bơm nhạc nước chính hãng cần kiểm tra gì?

Khi mua bơm nhạc nước, nên kiểm tra đầy đủ thông tin kỹ thuật.

Một số nội dung quan trọng gồm:

  • Model.
  • Công suất.
  • Lưu lượng.
  • Cột áp.
  • Điện áp.
  • Vật liệu.
  • Đường kính đầu nối.
  • Đường đặc tính bơm.
  • Điều kiện vận hành.
  • Phụ kiện đi kèm.
  • Chính sách bảo hành.

Đối với dự án lớn, nên yêu cầu tài liệu kỹ thuật trước khi chốt thiết bị.

DDC tư vấn thiết kế hệ thống bơm nhạc nước

DDC cung cấp giải pháp tư vấn và triển khai hệ thống nhạc nước, đài phun nước và sàn phun nước.

Phương án kỹ thuật được xem xét đồng bộ:

Bơm → Đường ống → Vòi phun → Đèn LED → Điện → Điều khiển → DMX512 → Âm nhạc

Việc lựa chọn bơm được dựa trên yêu cầu lưu lượng, cột áp và hiệu ứng nước.

Đối với dự án có nhiều cụm vòi, hệ thống có thể được phân chia thành các nhóm bơm riêng. Điều này hỗ trợ điều khiển và bảo trì thuận tiện hơn.

Câu hỏi thường gặp về bơm nhạc nước

1. Bơm nhạc nước là gì?

Bơm nhạc nước là thiết bị đưa nước từ bể chứa đến vòi phun. Bơm cung cấp lưu lượng và cột áp theo thiết kế thủy lực.

2. Bơm nhạc nước cần công suất bao nhiêu?

Không có công suất cố định. Công suất phụ thuộc vào lưu lượng, cột áp, vòi phun và tổn thất của hệ thống.

3. Chọn bơm nhạc nước theo công suất có chính xác không?

Không. Cần xác định điểm làm việc Q-H rồi đối chiếu với đường đặc tính của bơm.

4. Bơm chìm nhạc nước có tốt không?

Bơm chìm có ưu điểm về không gian và kết cấu. Tuy nhiên, cần thiết kế phương án tiếp cận để bảo trì và thay thế.

5. Bơm inox 304 và inox 316 khác nhau thế nào?

Cả hai đều có khả năng chống ăn mòn. Inox 316 thường được cân nhắc cho môi trường có yêu cầu chống ăn mòn cao hơn.

6. Bơm nhạc nước có điều khiển DMX512 không?

Có thể tích hợp điều khiển thông qua thiết bị giao tiếp hoặc biến tần phù hợp. Không phải mọi bơm đều hỗ trợ DMX512 trực tiếp.

7. Giá bơm nhạc nước phụ thuộc vào đâu?

Giá phụ thuộc vào công suất, lưu lượng, cột áp, vật liệu, thương hiệu, khả năng điều khiển và số lượng.

8. Làm sao chọn bơm phù hợp cho công trình?

Cần xác định loại vòi phun, tổng lưu lượng, cột áp, đường ống và chế độ vận hành. Sau đó lựa chọn bơm theo điểm Q-H.

Kết luận

Bơm nhạc nước là một trong những thiết bị quan trọng nhất của hệ thống trình diễn nước. Bơm quyết định khả năng cung cấp lưu lượng và cột áp cho vòi phun.

Khi lựa chọn, không nên chỉ nhìn vào công suất. Cần xem xét đồng thời lưu lượng, cột áp, đường đặc tính bơm, vật liệu và phương án điều khiển.

Một hệ thống hiệu quả cần được tính toán từ vòi phun → thủy lực → đường ống → bơm → điện → điều khiển.

Nếu bạn cần báo giá bơm nhạc nước, thiết kế hệ thống hoặc lựa chọn bơm chìm, bơm inox, bơm điều khiển tốc độ, hãy cung cấp mặt bằng và thông số vòi phun.

DDC có thể tư vấn cấu hình bơm theo yêu cầu lưu lượng, cột áp và hiệu ứng của từng công trình.
