Thiết kế hệ thống điều khiển nhạc nước là một phần quan trọng trong toàn bộ dự án nhạc nước nghệ thuật. Hệ thống quyết định cách bơm, van, vòi phun và ánh sáng phối hợp với nhau.
Một thiết kế tốt giúp công trình vận hành ổn định. Đồng thời, hệ thống dễ lập trình, bảo trì và nâng cấp.
Bài viết dưới đây trình bày cấu trúc, thiết bị, quy trình và giải pháp thiết kế hệ thống điều khiển nhạc nước DMX512 theo hướng thực tế và dễ triển khai.
Thiết kế hệ thống điều khiển nhạc nước là gì?
Thiết kế hệ thống điều khiển nhạc nước là quá trình xây dựng kiến trúc điều khiển cho toàn bộ thiết bị trong công trình.
Hệ thống có nhiệm vụ tiếp nhận lệnh và điều khiển thiết bị theo chương trình.
Các thiết bị có thể gồm:
- Bộ điều khiển trung tâm.
- DMX512 Controller.
- Master Controller.
- DMX Splitter.
- PLC.
- Relay.
- SSR.
- Contactor.
- Biến tần.
- Bơm nước.
- Van điện từ.
- Vòi phun.
- Đèn LED DMX.
- Thiết bị âm thanh.
- Tủ điện điều khiển.
Trong hệ thống hiện đại, DMX512 thường được sử dụng cho các thiết bị cần điều khiển theo kênh.
PLC hoặc bộ điều khiển logic có thể đảm nhận các chức năng tự động hóa và liên động.
Mục tiêu là tạo thành một hệ thống điều khiển thống nhất, an toàn và dễ vận hành.
Vì sao cần thiết kế hệ thống điều khiển nhạc nước?
Một công trình nhạc nước không chỉ có bơm và vòi phun.
Hệ thống có thể chứa rất nhiều thiết bị điện và thiết bị điều khiển.
Nếu không có kiến trúc điều khiển rõ ràng, việc vận hành sẽ phức tạp.
Thiết kế đúng ngay từ đầu giúp:
- Đồng bộ thiết bị.
- Kiểm soát hiệu ứng.
- Giảm lỗi khi vận hành.
- Dễ lập trình chương trình.
- Dễ kiểm tra tín hiệu.
- Dễ bảo trì.
- Dễ mở rộng.
- Tăng tính an toàn cho hệ thống.
Đặc biệt, thiết kế hệ thống điều khiển DMX512 cần được thực hiện cùng thiết kế điện và thủy lực.
Không nên xem phần điều khiển là hạng mục bổ sung sau cùng.
Cấu trúc hệ thống điều khiển nhạc nước
Một hệ thống có thể được xây dựng theo mô hình:
Show Controller → DMX Controller → DMX Splitter → Thiết bị DMX
Đồng thời:
Controller/PLC → Relay/SSR → Contactor/Thiết bị chấp hành → Bơm/Van
Với hệ thống bơm có điều chỉnh tốc độ:
Controller → Biến tần → Động cơ bơm

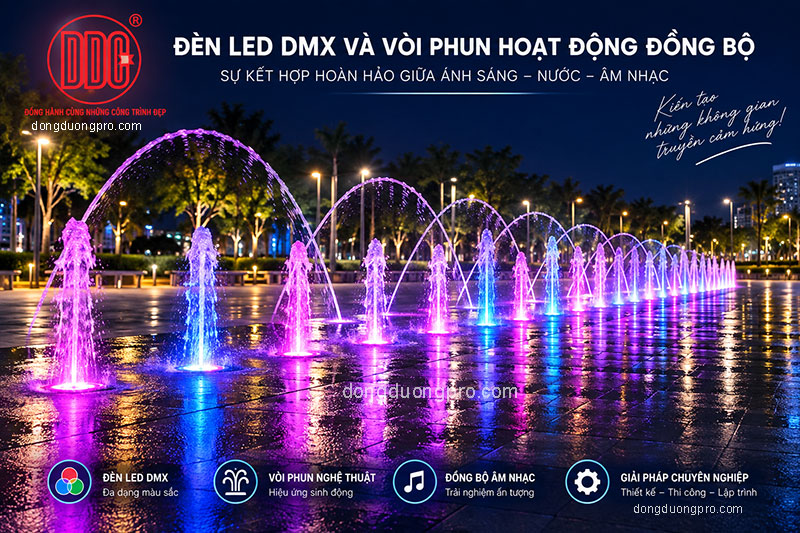

Với hệ thống chiếu sáng:
DMX Controller → DMX Splitter → LED DMX
Với vòi phun:
Controller → Thiết bị điều khiển → Van/Vòi phun
Kiến trúc thực tế cần được tính toán theo từng công trình.
Các thành phần chính trong hệ thống điều khiển
1. DMX512 Controller
DMX Controller là thành phần quan trọng trong hệ thống.
Thiết bị phát tín hiệu điều khiển đến các thiết bị DMX.
Controller có thể quản lý:
- Đèn LED.
- Vòi phun DMX.
- Van điều khiển.
- Thiết bị hiệu ứng.
- Relay DMX.
- Thiết bị điều khiển chuyên dụng.
Việc lựa chọn controller phụ thuộc vào số lượng thiết bị và số kênh cần sử dụng.
2. Master Controller
Master Controller đóng vai trò trung tâm của chương trình biểu diễn.
Thiết bị có thể quản lý các scene và cue.
Chương trình có thể chạy theo:
- Timeline.
- Lịch trình.
- Tín hiệu kích hoạt.
- Chương trình biểu diễn.
- Âm thanh.
Trong các hệ thống lớn, Master Controller có thể phối hợp nhiều thiết bị điều khiển khác nhau.
3. DMX Splitter
DMX Splitter dùng để phân chia đường truyền DMX.
Thiết bị thường có nhiều ngõ ra độc lập.
Splitter giúp tổ chức hệ thống theo từng khu vực.
Ví dụ:
- Khu vực vòi phun trung tâm.
- Khu vực cánh trái.
- Khu vực cánh phải.
- Khu vực đèn viền.
- Khu vực sàn nhạc nước.
Việc phân nhánh hợp lý giúp thuận tiện cho thi công và bảo trì.
4. PLC
PLC phù hợp với các chức năng logic và tự động hóa.
PLC có thể xử lý:
- Điều kiện vận hành.
- Liên động bơm.
- Cảnh báo lỗi.
- Mực nước.
- Chế độ Auto/Manual.
- Tín hiệu cảm biến.
- Điều khiển thiết bị phụ trợ.
Trong một số hệ thống, bộ lập trình PLC và DMX Controller hoạt động song song.
Mỗi thiết bị đảm nhận chức năng phù hợp.
5. Relay và SSR
Relay và SSR được sử dụng để đóng cắt hoặc chuyển tiếp tín hiệu.
Relay phù hợp với nhiều loại tải điều khiển.
SSR phù hợp với một số ứng dụng đóng cắt điện tử.
Việc lựa chọn thiết bị phải dựa trên điện áp, dòng điện và đặc tính tải.
6. Contactor
Contactor thường được sử dụng để đóng cắt các tải công suất lớn.
Ví dụ là động cơ bơm.
Tín hiệu điều khiển từ PLC hoặc thiết bị trung gian có thể kích contactor.
Nhờ đó, mạch điều khiển và mạch động lực được phân tách hợp lý.
7. Biến tần
Biến tần có thể điều chỉnh tốc độ động cơ bơm.
Trong hệ thống nhạc nước, điều này có thể giúp kiểm soát lưu lượng hoặc áp lực theo chương trình.
Ví dụ:
Bơm 30% → 50% → 80% → 100%
Tuy nhiên, khả năng điều khiển phụ thuộc vào loại bơm và cấu hình biến tần.
Không phải mọi hệ thống đều cần biến tần.
Thiết kế hệ thống điện điều khiển nhạc nước
Thiết kế hệ thống điện điều khiển nhạc nước cần phân biệt rõ mạch điều khiển và mạch động lực.
Mạch điều khiển
Có thể gồm:
- PLC.
- DMX Controller.
- Relay.
- SSR.
- Nguồn DC.
- Thiết bị truyền thông.
- Cảm biến.
- Nút nhấn.
- Màn hình điều khiển.
Mạch động lực
Có thể gồm:
- MCCB.
- MCB.
- Contactor.
- Biến tần.
- Motor protection.
- Bơm.
- Nguồn LED.
- Thiết bị bảo vệ.
Hai phần cần được thiết kế đồng bộ.
Đồng thời, hệ thống phải tính đến tiếp địa và bảo vệ điện phù hợp.

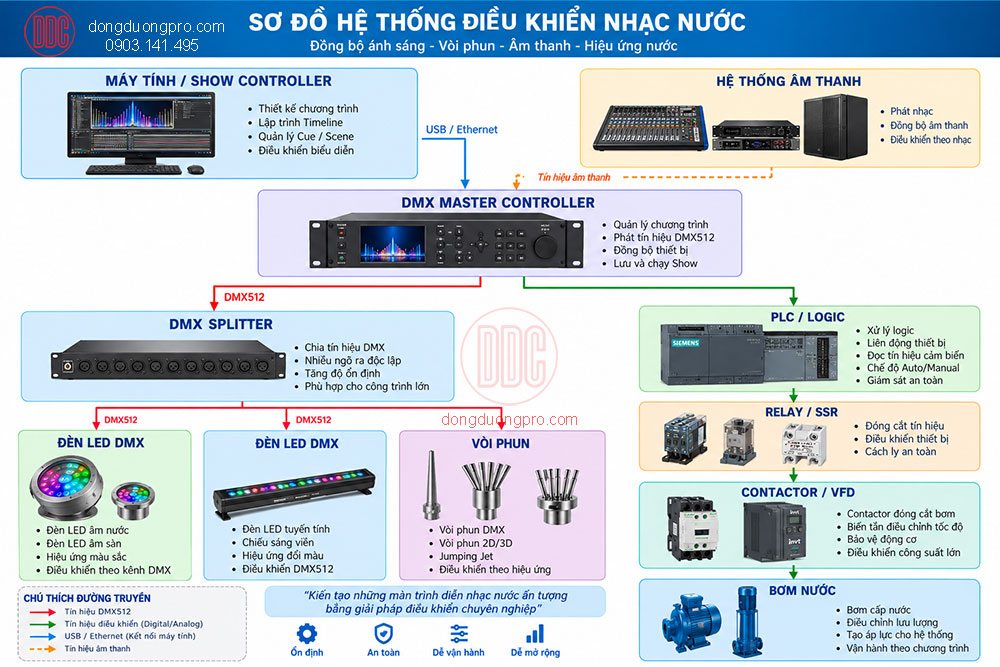

Sơ đồ hệ thống điều khiển nhạc nước
Có thể mô tả kiến trúc cơ bản như sau:
Đây là sơ đồ khái quát.
Sơ đồ thực tế cần thể hiện đầy đủ nguồn điện, tín hiệu, thiết bị bảo vệ và điểm đấu nối.
Quy trình thiết kế hệ thống điều khiển nhạc nước
Bước 1: Khảo sát công trình
Cần xác định:
- Kích thước khu vực.
- Vị trí tủ điện.
- Vị trí bơm.
- Vị trí vòi phun.
- Vị trí đèn.
- Khoảng cách truyền tín hiệu.
- Điều kiện môi trường.
- Nguồn điện.
Đây là cơ sở cho các bước tiếp theo.
Bước 2: Thống kê thiết bị
Cần lập danh sách toàn bộ thiết bị.
Ví dụ:
| Nhóm | Thiết bị |
|---|---|
| Điều khiển | Master Controller |
| DMX | DMX Controller |
| Truyền tín hiệu | DMX Splitter |
| Logic | PLC |
| Đóng cắt | Relay/SSR |
| Động lực | Contactor |
| Điều tốc | Biến tần |
| Thủy lực | Bơm |
| Hiệu ứng | Van/Vòi phun |
| Chiếu sáng | LED DMX |
Danh sách này là cơ sở lập cấu hình điều khiển.
Bước 3: Phân nhóm thiết bị
Thiết bị nên được phân nhóm theo chức năng.
Ví dụ:
Group 01: Vòi trung tâm.
Group 02: Vòi vòng ngoài.
Group 03: Đèn trung tâm.
Group 04: Đèn viền.
Group 05: Jumping Jet.
Group 06: Bơm khu vực.
Cách phân nhóm giúp việc lập trình thuận tiện hơn.
Bước 4: Xác định kênh DMX
Mỗi thiết bị DMX cần được phân bổ địa chỉ.
Ví dụ:
| Thiết bị | Địa chỉ | Số kênh |
|---|---|---|
| LED A | 001 | 6 |
| LED B | 007 | 6 |
| Vòi A | 013 | 2 |
| Vòi B | 015 | 2 |
| Relay DMX | 017 | 8 |
Đây chỉ là ví dụ minh họa.
Địa chỉ thực tế phụ thuộc vào thiết bị sử dụng.

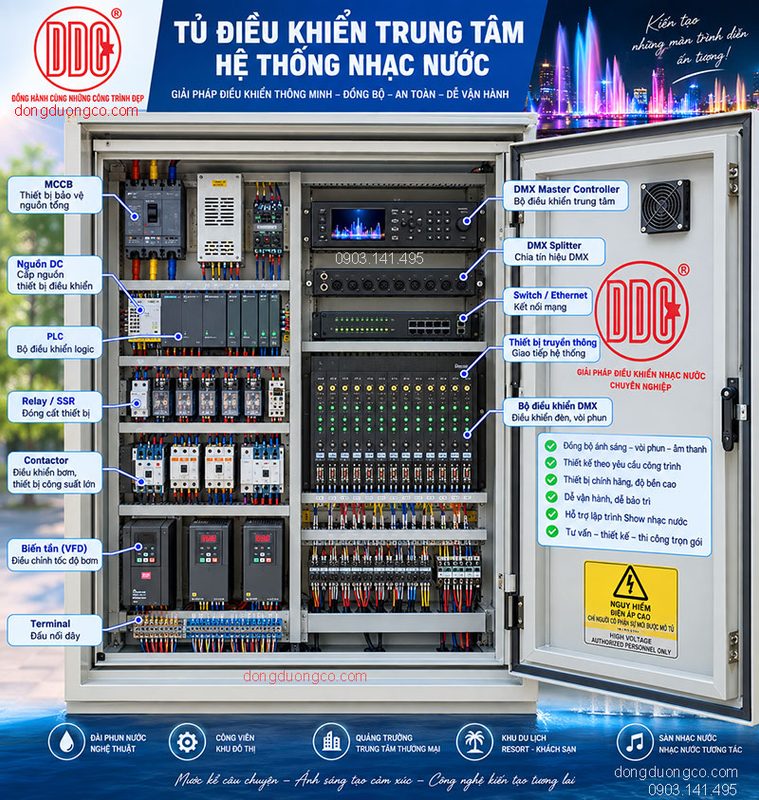

Bước 5: Thiết kế tủ điều khiển nhạc nước
Thiết kế tủ điều khiển nhạc nước cần đảm bảo bố trí khoa học.
Tủ có thể bao gồm:
- MCCB.
- MCB.
- Contactor.
- Relay.
- SSR.
- PLC.
- DMX Controller.
- DMX Splitter.
- Nguồn DC.
- Biến tần.
- Terminal.
- Thiết bị chống quá áp.
- Thiết bị bảo vệ phù hợp.
Thiết bị điều khiển nên được bố trí riêng với khu vực công suất khi cần thiết.
Việc bố trí hợp lý giúp giảm nhiễu và thuận tiện bảo trì.
Bước 6: Thiết kế mạng DMX512
Đường truyền DMX cần được thiết kế theo cấu trúc phù hợp.
Cần xác định:
- Tuyến truyền.
- Số nhánh.
- Vị trí splitter.
- Địa chỉ thiết bị.
- Chiều dài tuyến.
- Loại cáp.
- Thiết bị kết thúc tuyến.
- Phương án chống nhiễu.
Với công trình lớn, nên chia hệ thống thành các vùng điều khiển.
Điều này giúp dễ kiểm tra khi xảy ra sự cố.
Bước 7: Lập trình hệ thống điều khiển nhạc nước
Sau khi hoàn thành phần thiết kế, tiến hành lập trình.
Chương trình thường gồm:
Timeline → Cue → Scene → Show
Timeline
Xác định thời gian của chương trình.
Cue
Xác định một sự kiện điều khiển.
Scene
Là một trạng thái hoặc nhóm hiệu ứng.
Show
Là chương trình hoàn chỉnh được tạo từ nhiều scene và cue.
Bước 8: Chạy thử và hiệu chỉnh
Đây là bước không nên bỏ qua.
Kỹ thuật viên cần kiểm tra:
- Tín hiệu DMX.
- Địa chỉ thiết bị.
- Hoạt động của LED.
- Hoạt động của vòi phun.
- Hoạt động của van.
- Bơm.
- Biến tần.
- Thời gian chuyển cảnh.
- Đồng bộ âm thanh.
Sau đó tiến hành hiệu chỉnh chương trình.
Lập trình hệ thống điều khiển nhạc nước
Lập trình hệ thống điều khiển nhạc nước cần dựa trên thiết kế thực tế.
Không nên lập trình trước khi xác định rõ thiết bị.
Một chương trình có thể gồm nhiều cấp:
Show → Scene → Cue → Channel
Ví dụ:
Show 01 – Nhạc khai mạc
→ Scene 01: Intro
→ Scene 02: Vòi trung tâm
→ Scene 03: Đèn đổi màu
→ Scene 04: Cao trào
→ Scene 05: Kết thúc.
Cách tổ chức này giúp chương trình dễ quản lý.
Giải pháp điều khiển nhạc nước DMX512
Một giải pháp điều khiển nhạc nước DMX512 hiệu quả cần phối hợp nhiều lớp điều khiển.
Lớp 1: Điều khiển chương trình
Master Controller hoặc Show Controller.
Lớp 2: Điều khiển DMX
DMX Controller và DMX Splitter.
Lớp 3: Điều khiển logic
PLC hoặc bộ điều khiển tương ứng.
Lớp 4: Điều khiển công suất
Relay, SSR, contactor và biến tần.
Lớp 5: Thiết bị chấp hành
Bơm, van, vòi phun và đèn.
Mô hình này giúp phân tách chức năng rõ ràng.
Những yếu tố cần lưu ý khi thiết kế
Khả năng mở rộng
Nên dự phòng kênh DMX và không gian tủ.
Điều này giúp bổ sung thiết bị trong tương lai.
Khả năng bảo trì
Mỗi thiết bị cần có mã nhận diện.
Dây dẫn cũng nên được đánh số rõ ràng.
Khả năng vận hành thủ công
Nên có chế độ Manual khi phù hợp.
Kỹ thuật viên có thể kiểm tra từng thiết bị độc lập.
Chế độ tự động
Hệ thống có thể chạy chương trình theo lịch.
Điều này phù hợp với công viên và quảng trường.
An toàn điện
Cần bố trí thiết bị bảo vệ phù hợp với tải.
Các yêu cầu về điện phải được kỹ sư có chuyên môn kiểm tra theo điều kiện công trình và quy định áp dụng.
Hồ sơ thiết kế hệ thống điều khiển nhạc nước
Một bộ hồ sơ hoàn chỉnh có thể gồm:
- Sơ đồ nguyên lý điều khiển.
- Sơ đồ mạch động lực.
- Sơ đồ kết nối DMX.
- Layout tủ điện.
- Sơ đồ terminal.
- Danh sách I/O PLC.
- Bảng địa chỉ DMX.
- Danh sách thiết bị.
- Bảng phụ tải.
- Sơ đồ kết nối bơm.
- Sơ đồ kết nối đèn.
- Sơ đồ kết nối van.
- Logic vận hành.
- Danh sách cảnh báo.
- Tài liệu lập trình.
Hồ sơ càng rõ, quá trình thi công và nghiệm thu càng thuận lợi.
Lợi ích của thiết kế điều khiển đồng bộ
Thiết kế đồng bộ giúp hạn chế tình trạng mỗi hệ thống hoạt động riêng lẻ.
Khi đó:
Bơm → Vòi phun → Đèn → Âm thanh → Điều khiển
có thể phối hợp theo cùng một kịch bản.
Hệ thống cũng thuận tiện hơn khi thay đổi chương trình.
Đây là nền tảng quan trọng để xây dựng các show nhạc nước có tính trình diễn cao.
DDC thiết kế hệ thống điều khiển nhạc nước
DDC cung cấp giải pháp từ thiết kế đến triển khai hệ thống điều khiển.
Các hạng mục có thể gồm:
- Tư vấn kiến trúc điều khiển.
- Thiết kế DMX512.
- Thiết kế tủ điều khiển.
- Thiết kế điện điều khiển.
- Thiết kế mạng tín hiệu.
- Phân bổ địa chỉ DMX.
- Lập trình PLC.
- Lập trình show DMX512.
- Tích hợp bơm và biến tần.
- Tích hợp van và vòi phun.
- Điều khiển đèn LED.
- Chạy thử.
- Hiệu chỉnh.
- Bàn giao hồ sơ.
Mỗi công trình cần được khảo sát trước khi lựa chọn cấu hình.
FAQ – Thiết kế hệ thống điều khiển nhạc nước
1. Thiết kế hệ thống điều khiển nhạc nước gồm những gì?
Hệ thống thường gồm Controller, DMX512, PLC, DMX Splitter, relay, SSR, contactor, biến tần và các thiết bị chấp hành.
2. DMX512 có thay thế PLC không?
Không nhất thiết. DMX512 và PLC có chức năng khác nhau. DMX thường phù hợp với điều khiển thiết bị theo kênh, còn PLC phù hợp với logic và tự động hóa.
3. Tủ điều khiển nhạc nước cần những thiết bị nào?
Tùy dự án. Tủ có thể gồm thiết bị bảo vệ, contactor, relay, PLC, DMX Controller, nguồn DC, biến tần và terminal.
4. Có thể điều khiển bơm bằng DMX512 không?
Có thể tích hợp thông qua thiết bị giao tiếp phù hợp. Tuy nhiên, DMX không trực tiếp thay thế mạch động lực của động cơ.
5. Vì sao cần DMX Splitter?
DMX Splitter giúp phân chia đường truyền thành nhiều nhánh. Nó đặc biệt hữu ích với hệ thống có nhiều khu vực thiết bị.
6. Có cần lập trình sau khi thiết kế hệ thống không?
Có. Thiết kế xác định kiến trúc và kết nối. Lập trình biến kiến trúc đó thành chương trình vận hành thực tế.
7. Thiết kế hệ thống điều khiển có cần dự phòng không?
Nên dự phòng kênh điều khiển, không gian tủ, nguồn và đường truyền khi dự án có khả năng mở rộng.
8. Hệ thống điều khiển nhạc nước có thể chạy tự động không?
Có. Hệ thống có thể được thiết lập chế độ tự động theo chương trình, lịch vận hành hoặc sự kiện kích hoạt phù hợp.
Kết luận
Thiết kế hệ thống điều khiển nhạc nước là nền tảng để xây dựng một công trình vận hành ổn định và dễ quản lý.
Một hệ thống hoàn chỉnh cần kết hợp:
DMX512 → Controller → Master Controller → PLC → Relay/SSR → Contactor → Biến tần → Bơm → Van → Vòi phun → LED DMX.
Bên cạnh phần cứng, chương trình cũng cần được tổ chức khoa học.
Timeline, Cue, Scene và Show phải được xây dựng phù hợp với thiết bị thực tế.
Đặc biệt, phần điều khiển nên được thiết kế đồng thời với thủy lực, điện và kiến trúc nhạc nước.
Nếu bạn đang cần thiết kế hệ thống điều khiển nhạc nước DMX512, hãy liên hệ DDC để được tư vấn cấu hình, thiết kế tủ điện, lập trình và tích hợp hệ thống theo yêu cầu công trình.
DDC – Tư vấn, thiết kế, cung cấp thiết bị và triển khai hệ thống điều khiển nhạc nước chuyên nghiệp.
📞 Hotline: 0903 141 495
🌐 Website: https://dongduongco.com
Các nội dung liên quan:
