Cấu tạo rãnh thu nước và hệ thống thoát nước: Nguyên lý, vật liệu và tiêu chuẩn thiết kế sàn nhạc nước

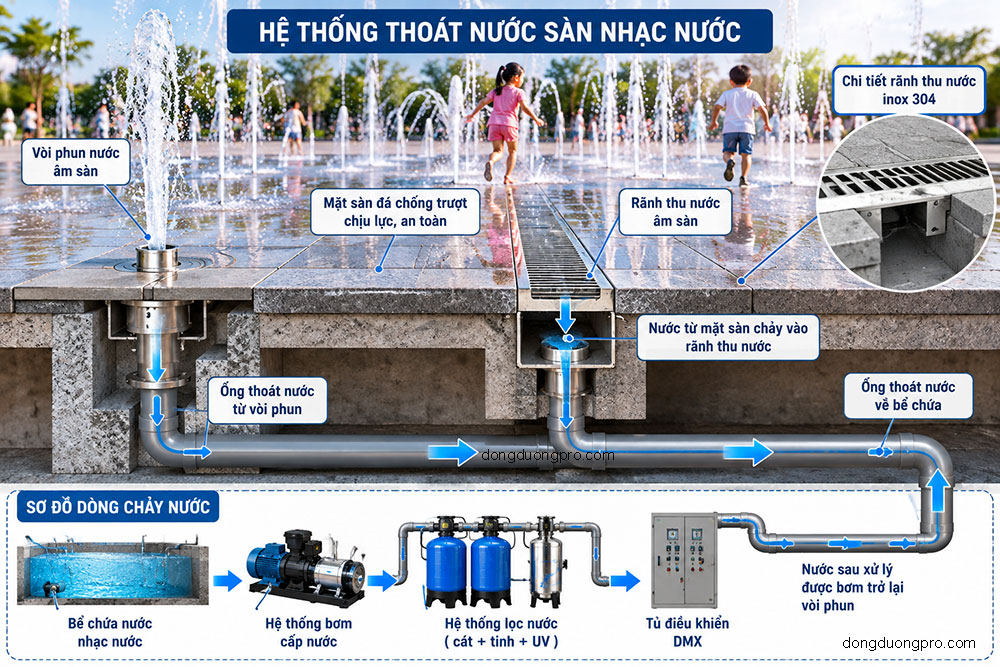

1. Tổng quan về hệ thống thoát nước sàn nhạc nước

Sàn nhạc nước (nhạc nước âm sàn) là công trình kiến trúc hiện đại tại các quảng trường, công viên và khu đô thị. Toàn bộ thiết bị như vòi phun, đèn LED và đường ống được giấu phía dưới mặt sàn.

Để công trình vận hành ổn định, cấu tạo rãnh thu nước và hệ thống thoát nước đóng vai trò quyết định. Hệ thống này thu gom toàn bộ nước phun lên, tuần hoàn trở lại bể chứa ngầm và ngăn ngừa ngập lụt cục bộ.

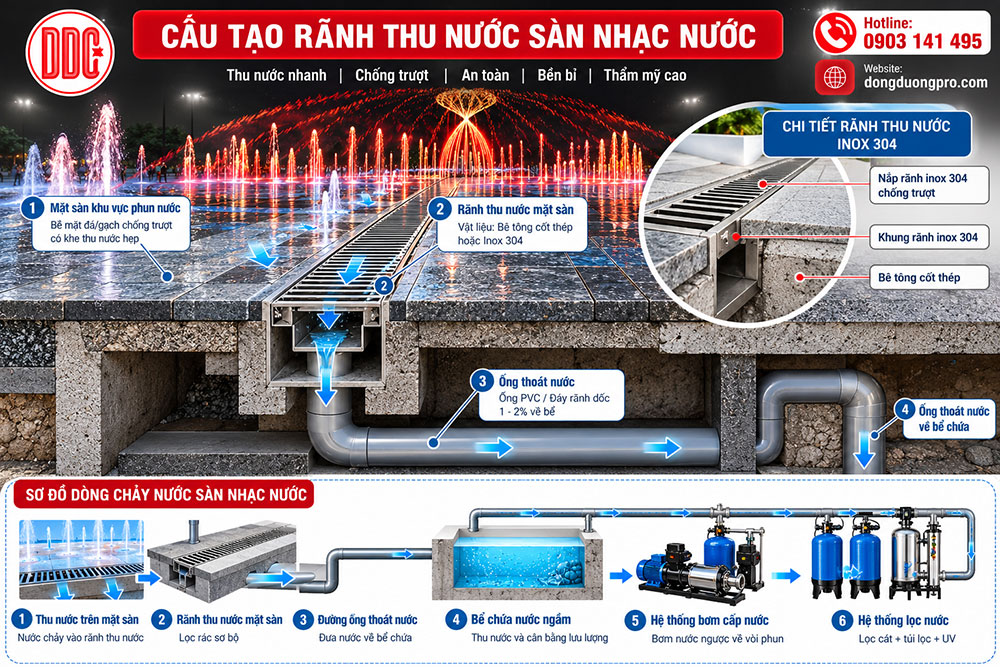

2. Cấu tạo rãnh thu nước sàn nhạc nước chi tiết

Rãnh thu nước sàn nhạc nước gồm 4 thành phần chính được thiết kế đồng bộ:

Khung nắp rãnh thu nước

• Vật liệu: Inox 304 hoặc Inox 316 chống ăn mòn, chịu tải lực cao.
• Tính năng: Khe hở thiết kế chuẩn kỹ thuật từ 8mm – 12mm. Khe hở đảm bảo thu nước nhanh nhưng an toàn cho người đi bộ.

Thân rãnh thu nước

• Loại bê tông: Bê tông cốt thép chống thấm độ mác cao.
• Loại định hình: Rãnh thu nước inox 304 dập định hình, độ bền trên 20 năm.
• Độ dốc đáy: Đáy rãnh tạo độ dốc từ 1% – 2% hướng về hố thu.

Lưới chắn rác và giỏ lọc

• Đặt tại các hố thu ngầm trước khi nước chảy về bể chứa.
• Giữ lại lá cây, rác thải và túi nilon, bảo vệ thiết bị bơm không bị kẹt.

Độ dốc bề mặt sàn

• Bề mặt sàn đá xung quanh vòi phun được lát dốc 0.5% – 1% về phía khe rãnh.

3. Bản vẽ thiết kế rãnh thoát nước sàn tiêu chuẩn

Một bản thiết kế rãnh thoát nước sàn đạt chuẩn cần đáp ứng các thông số kỹ thuật sau:

Thông số kỹ thuật	Giá trị tiêu chuẩn	Mục đích sử dụng
Chiều rộng rãnh	150mm – 300mm	Đảm bảo lưu lượng thu nước cực đại
Chiều sâu rãnh	200mm – 400mm	Chứa nước tạm thời trước khi thoát
Vật liệu nắp	Inox 304 dày 3mm – 5mm	Chịu lực đi bộ và xe cộ nhẹ
Độ dốc đáy rãnh	1% – 2%	Tránh đọng nước và lắng cặn
Đường kính ống thoát	110mm	Dẫn nước về bể chứa ngầm nhanh chóng

Nếu dự án của bạn nằm trong không gian lớn như công viên hay quảng trường, hệ thống thoát nước quảng trường cần tính toán thêm hệ số mưa lũ tự nhiên để tránh quá tải.

4. Thi công rãnh thoát nước bê tông và Inox 304

Quy trình thi công cần tuân thủ nghiêm ngặt kỹ thuật xây dựng ngầm:

1. Đào hố và đổ bê tông lót: Tạo nền móng vững chắc cho rãnh.
2. Lắp dựng cốt thép và cốp pha: Đổ bê tông chống thấm cho thân rãnh.
3. Lắp đặt rãnh thu nước inox 304: Cố định khung đỡ và nắp rãnh bằng bu-lông nở inox.
4. Đấu nối đường ống: Nối rãnh thu với hệ thống thoát nước sàn nhạc nước âm sàn.
5. Thử nước và nghiệm thu: Kiểm tra lưu lượng thoát thực tế trước khi hoàn thiện mặt sàn.

Để tối ưu chi phí thi công ngay từ khâu bản vẽ, chủ đầu tư nên tham khảo dịch vụ Thiết kế nhạc nước chuyên nghiệp để có phương án bố trí rãnh thu tối ưu nhất.

5. Tích hợp thiết bị điều khiển và chiếu sáng tại rãnh thu

Hiện nay, các công trình sàn nhạc nước hiện đại thường tích hợp hệ thống vòi phun và chiếu sáng ngay tại rãnh hoặc sát mép rãnh thu.

• Chiếu sáng âm nước: Sử dụng đèn LED âm nước DMX512 lắp trực tiếp dưới rãnh hoặc quanh miệng vòi phun.
• Đồng bộ hiệu ứng: Bộ điều khiển DMX512 nhạc nước giúp điều khiển kịch bản ánh sáng và mực nước theo giai điệu nhạc.

Quá trình thi công đòi hỏi sự phối hợp chặt chẽ giữa đội ngũ xây dựng và đơn vị thi công nhạc nước nghệ thuật để đảm bảo chống thấm tuyệt đối cho các dây dẫn điện.

6. Các câu hỏi thường gặp (FAQ)

Rãnh thu nước sàn nhạc nước nên làm bằng Inox 304 hay Bê tông?

Tùy vào quy mô công trình. Với sàn nhạc nước quảng trường lớn, thân rãnh làm bằng bê tông cốt thép kết hợp nắp Inox 304 là lựa chọn tối ưu về độ bền và chi phí. Với công trình nhỏ, rãnh Inox 304 dập định hình giúp thi công nhanh hơn.

Làm sao để rãnh thu nước không bị nghẹt rác?

Rãnh cần trang bị lưới lọc rác thô tại nắp và giỏ lọc rác tinh tại các hố thu trước khi dẫn nước vào bể ngầm. Đội vận hành cần vệ sinh giỏ lọc định kỳ.

Mức báo giá nhạc nước cho phần hệ thống thoát nước là bao nhiêu?

Chi phí phụ thuộc vào diện tích sàn, khối lượng rãnh Inox 304 và đường ống dẫn. Phần này thường chiếm từ 10% – 15% tổng giá trị gói thi công phần thô nhạc nước.

Độ dốc bề mặt sàn nhạc nước bao nhiêu là hợp lý?

Độ dốc bề mặt sàn lý tưởng là từ 0.5% đến 1% hướng về phía rãnh thu để đảm bảo nước đọng thoát hết sau khi ngừng phun.

Có cần chống thấm riêng cho rãnh thu nước bê tông không?

Có. Rãnh bê tông cần được xử lý bằng màng chống thấm chuyên dụng hoặc phụ gia chống thấm tinh thể thẩm thấu để tránh rò rỉ nước xuống nền đất.
